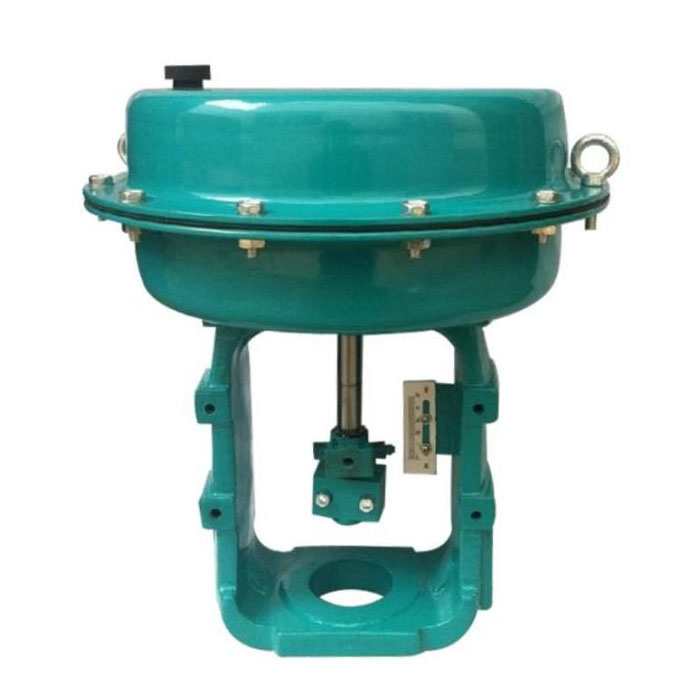

Мембранный исполнительный механизм типа LHA
Ⅰ. Обзор
Мембранный привод типа LHA является приводным механизмом регулирующего клапана, который отличается небольшими размерами, малым весом и простотой в эксплуатации и обслуживании.
Мембранный привод типа LHA преобразует входное давление пневматического регулировочного устройства в изменение перемещения толкателя. Он соединен с корпусной частью регулирующего клапана для перемещения золотника в положение, соответствующее входному сигналу. Привод представляет собой многопружинный привод, который имеет компактную конструкцию и большое выходное усилие.
Ⅱ. Материал деталей
Крышка мембраны: углеродистая сталь, нержавеющая сталь
Мембрана: Этилен-пропиленовый каучук с нейлоновой тканью, нитриловый каучук с нейлоновой тканью
Толкатель: 2Cr13, 304, 316
Кронштейн: ZG25
Ⅲ. Технические показатели
Диапазон давления пружины: 20-100, 40-200кПа
Давление подачи воздуха: 140~300 кПа
Интерфейс источника воздуха: Rc1/4"
Температура окружающей среды: -30 ~ +70℃
Принадлежности: позиционер, редуктор давления с фильтром, запорный клапан, переключатель хода, маховик и т.д.
Ⅳ. Тип действия:
Принудительный тип: LHA1D, LHA2D, LHA3D, LHA4D
Реактивный тип: LHA1R, LHA2R, LHA3R, LHA4R
Внимание:
1. Привод принудительного действия: давление подаваемого воздуха в воздушной камере увеличивается, и толкатель привода перемещается вниз.；
2. Реактивный привод: давление подаваемого воздуха в воздушной камере увеличивается, и толкатель привода перемещается вверх.

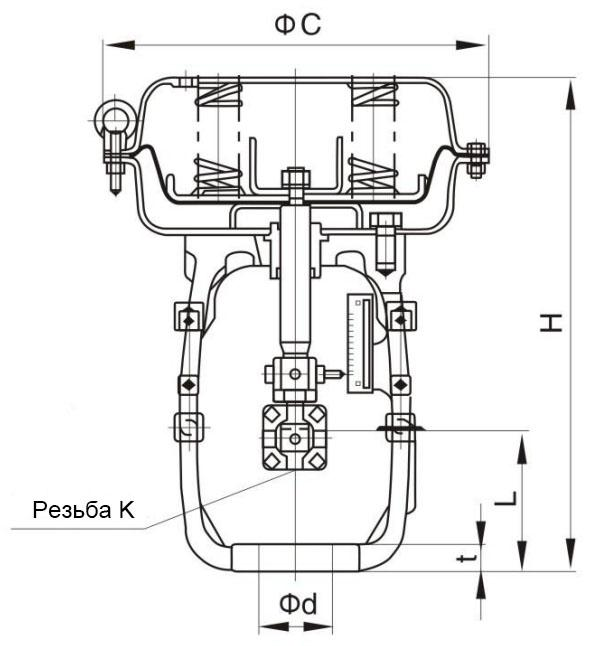

Ⅴ. Габаритные размеры
|
Привод |
Ход |
L |
H |
Фd |
T |
Резьба K |
ФC |
Площадь мембраны(см2) |
Площадь воздушной камеры (см2) |
Вес(кг) |
Тяга |
|
LHA2D\R |
14.3 |
112(95) |
334 |
56 |
22 |
M8 |
275 |
310 |
1500 |
16 |
2000 |
|
25 |
122(95) |
||||||||||
|
LHA3D\R |
25 |
137(110) |
407 |
65 |
26 |
M12X1.25 |
355 |
550 |
2800 |
31 |
3000 |
|
38 |
150(110) |
||||||||||
|
50 |
162(110) |
459 |
80 |
30 |
M16X1.5 |
3400 |
32 |
||||
|
LHA4D\R |
38 |
214(172) |
612 |
90 |
35 |
M18X1.5 |
470 |
950 |
10000 |
68 |
6000 |
|
50 |
226(172) |
||||||||||
|
75 |
251(172) |
