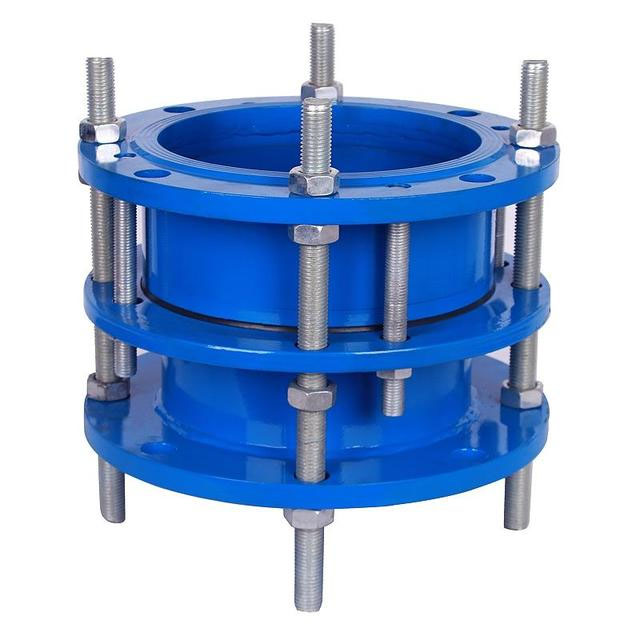

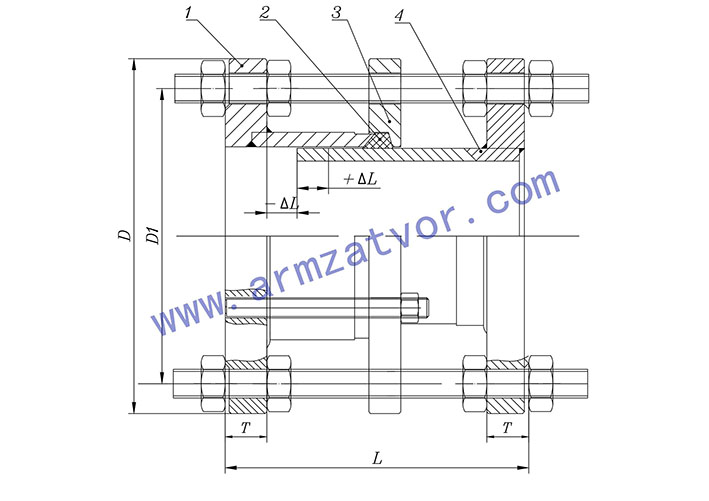

Демонтажная вставка или компенсационная муфта – устройство, компенсирующее линейное расширение трубопровода за счет регулировки длины хода. Вставки могут работать при условиях рабочего давления PN10/PN16/PN25, выпускаются с шириной рабочей части 40-2000 миллиметров. Конструктивно – это шарнирный узел, имеющий два фланца и отличающийся телескопическим действием.
Перед монтажом демонтажная вставка скручивается для уменьшения строительной длины и. вставляется в зазор между запорной арматурой и ответным фланцем трубопровода. • Стягиваются фланцы трубопроводов и внутренней и внешней вставки.
Материал основных деталей
| № | Наименование Детали | Материал |
| 1 | Корпус | Сталь |
| 2 | Уплотнительное кольцо | EPDM |
| 3 | Сальник | Сталь |
| 4 | Ограничительная трубка | Сталь |
Основные присоединительные размеры
| Ру, МПа | Ду, мм | L | ΔL | D | D1 | T | n-ф |
| 0.6 | 65 | 200 | 40 | 160 | 130 | 16 | 4-М12 |
| 80 | 200 | 40 | 190 | 150 | 18 | 4-М16 | |
| 100 | 200 | 40 | 210 | 170 | 18 | 4-М16 | |
| 125 | 200 | 40 | 240 | 200 | 20 | 8-М16 | |
| 150 | 200 | 40 | 265 | 225 | 20 | 8-М16 | |
| 200 | 200 | 40 | 320 | 280 | 22 | 8-М16 | |
| 250 | 200 | 40 | 375 | 335 | 24 | 12-М16 | |
| 300 | 220 | 50 | 440 | 395 | 24 | 12-М20 | |
| 350 | 220 | 50 | 490 | 445 | 26 | 12-М20 | |
| 400 | 220 | 50 | 540 | 495 | 28 | 12-М20 | |
| 450 | 220 | 50 | 595 | 550 | 28 | 12-М20 | |
| 500 | 220 | 50 | 645 | 600 | 30 | 20-М20 | |
| 600 | 240 | 50 | 755 | 705 | 30 | 20-М24 | |
| 700 | 240 | 50 | 860 | 810 | 32 | 24-М24 | |
| 800 | 350 | 60 | 975 | 920 | 34 | 24-М27 | |
| 900 | 350 | 60 | 1075 | 1020 | 36 | 24-М27 | |
| 1000 | 350 | 60 | 1175 | 1120 | 36 | 28-М27 | |
| 1200 | 370 | 60 | 1405 | 1340 | 40 | 32-М30 | |
| 1400 | 370 | 60 | 1630 | 1560 | 44 | 36-М33 | |
| 1600 | 380 | 60 | 1830 | 1760 | 48 | 40-М33 | |
| 1800 | 380 | 60 | 2045 | 1970 | 50 | 44-М36 | |
| 2000 | 400 | 60 | 2265 | 2180 | 54 | 48-М39 | |
| 2200 | 400 | 60 | 2475 | 2390 | 60 | 52-М39 | |
| 2400 | 400 | 60 | 2685 | 2600 | 62 | 56-М39 | |
| 2600 | 450 | 80 | 2905 | 2810 | 64 | 60-М45 | |
| 2800 | 450 | 80 | 3115 | 3020 | 68 | 64-М45 | |
| 3000 | 450 | 80 | 3315 | 3220 | 70 | 68-М45 | |
| 3200 | 450 | 80 | 3525 | 3433 | 76 | 72-М45 |
| Ру, МПа | Ду, мм | L | ΔL | D | D1 | T | n-ф |
| 1.0 | 65 | 200 | 40 | 185 | 145 | 20 | 4-M16 |
| 80 | 200 | 40 | 200 | 160 | 22 | 8-M16 | |
| 100 | 200 | 40 | 220 | 180 | 24 | 8-M16 | |
| 125 | 200 | 40 | 250 | 210 | 26 | 8-M16 | |
| 150 | 200 | 40 | 285 | 240 | 26 | 8-M20 | |
| 200 | 200 | 40 | 340 | 295 | 28 | 8-M20 | |
| 250 | 200 | 40 | 395 | 350 | 28 | 12-M20 | |
| 300 | 220 | 50 | 445 | 400 | 28 | 12-M20 | |
| 350 | 220 | 50 | 505 | 460 | 30 | 16-M20 | |
| 400 | 220 | 50 | 565 | 515 | 32 | 16-M24 | |
| 450 | 220 | 50 | 615 | 565 | 32 | 20-M24 | |
| 500 | 220 | 50 | 670 | 620 | 34 | 20-M24 | |
| 600 | 240 | 50 | 780 | 725 | 36 | 24-M27 | |
| 700 | 240 | 50 | 895 | 840 | 40 | 24-M30 | |
| 800 | 350 | 60 | 1015 | 950 | 44 | 28-M30 | |
| 900 | 350 | 60 | 1115 | 1050 | 46 | 28-M33 | |
| 1000 | 350 | 60 | 1230 | 1160 | 50 | 32-M36 | |
| 1200 | 370 | 60 | 1455 | 1380 | 56 | 36-M39 | |
| 1400 | 370 | 60 | 1675 | 1590 | 62 | 40-M45 | |
| 1600 | 380 | 60 | 1915 | 1820 | 68 | 44-M45 | |
| 1800 | 380 | 60 | 2115 | 2020 | 70 | 48-M45 | |
| 2000 | 400 | 60 | 2325 | 2230 | 74 | 52-M52 | |
| 2200 | 400 | 60 | 2550 | 2440 | 80 | 56-M52 | |
| 2400 | 400 | 60 | 2760 | 2650 | 82 | 60-M52 | |
| 2600 | 450 | 80 | 2960 | 2850 | 88 | 64-M52 | |
| 2800 | 450 | 80 | 3180 | 3070 | 94 | 68-M56 | |
| 3000 | 450 | 80 | 3405 | 3290 | 100 | 68-M56 |
*Реальные размеры могут чуть отличаться.
