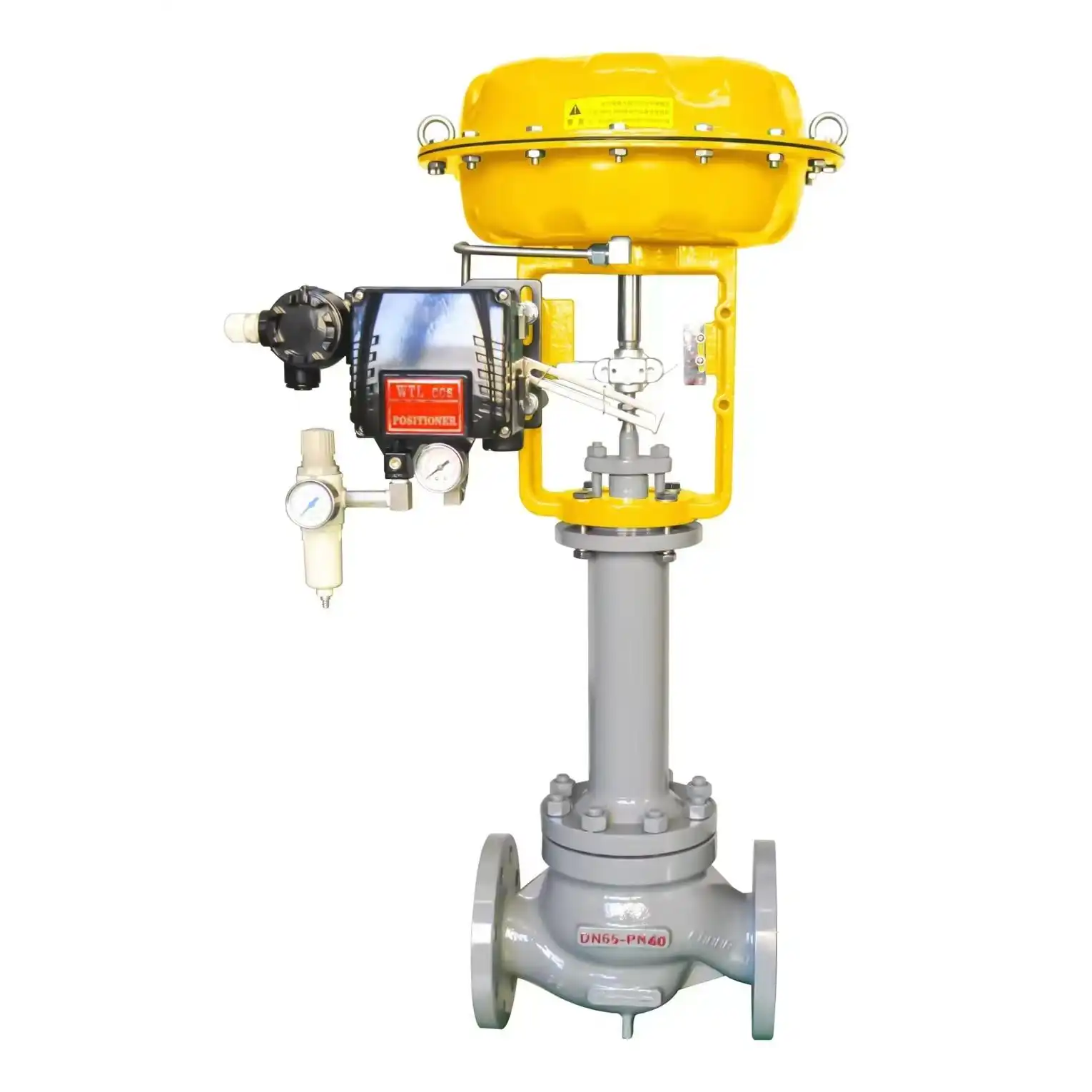

Регулирующий клапан пневматический втулочный фланцевый ZJHM для высокой температуры

Регулирующий клапан ZJHM - это разновидность промышленного оборудования для управления трубопроводами, которое относится к новому поколению пневматических регулирующих клапанов втулочных общего назначения, соответствующих стандартам IEC. Продукт состоит из пневматического многопружинного мембранного привода и втулочного клапана с низким сопротивлением потоку, который в основном используется для перекрытия, подключения и регулирования расхода веществ в трубопроводе.

В его конструкции используется сбалансированная конструкция сердечника клапана, которая позволяет уменьшить несбалансированные усилия и выдерживать более высокие перепады давления, а также обеспечивает высокую стабильность работы. Направляющая поверхность сердечника клапана имеет большую площадь, что позволяет эффективно подавлять механическую вибрацию и износ, вызванные вихревыми токами жидкости и ударами. По сравнению с традиционными одно- и двухседельными регулирующими клапанами уровень шума в этой модели снижен примерно на 10 децибел. Упрощенная конструкция всей конструкции обеспечивает компактные размеры и малый вес оборудования, а также обеспечивает быструю разборку, сборку и техническое обслуживание, что подходит для промышленных применений с высокими требованиями к пространству и удобству эксплуатации.

Технические показатели

Технические показатели пневматического регулирующего клапана втулочного ZJHM включают основную погрешность, разницу в обратном направлении, мертвую зону, допустимую утечку и номинальное отклонение хода. Основная погрешность составляет ±5,0% без локатора и ±1,0% с локатором. Разница в доходности составляет 3,0% без локатора и 1,0% с локатором. Мертвая зона составляет 3,0% без локатора и 0,4% с локатором. Допустимая величина утечки составляет 1×10-3× номинальной мощности клапана. Номинальное отклонение хода составляет ±2,5%. Этот продукт соответствует национальному стандарту GB/T4213-92.

Исполнительный механизм

Регулирующий клапан пневматический втулочный ZJHM оснащен новым типом пневматического многопружинного мембранного привода. Основные технические параметры привода соответствуют моделям ZHA(B)-22, ZHA(B)-23, ZHA(B)-34 и ZHA(B)-45. Рабочая площадь составляет 350, 350, 560 и 900 см2, а рабочий ход - 16, 25, 40 и 60 мм. Диапазон давления пружин составляет 20 ~ 100 кПа (стандартное), а также 40~ 200 кПа, 80 ~ 240 кПа, 20 ~ 60 кПа, 60 ~ Дополнительно, например, 100 кПа.

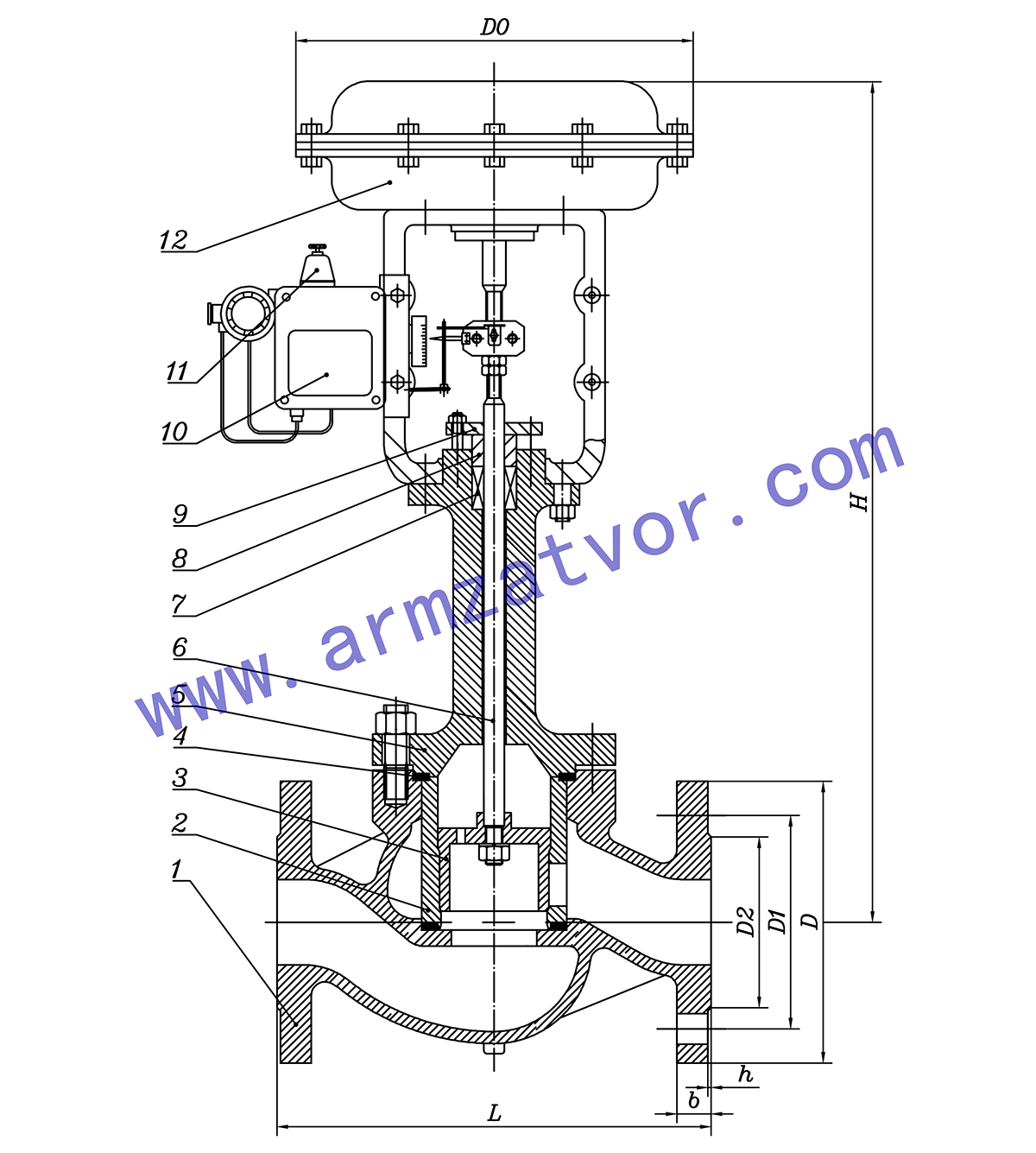

Чертеж регулирующего клапана пневматического втулочного ZJHM для высокой температуры

Материалы основных деталей

Основные габаритные & присоединительные размеры

*Укзанные размеры используются только для справки.
