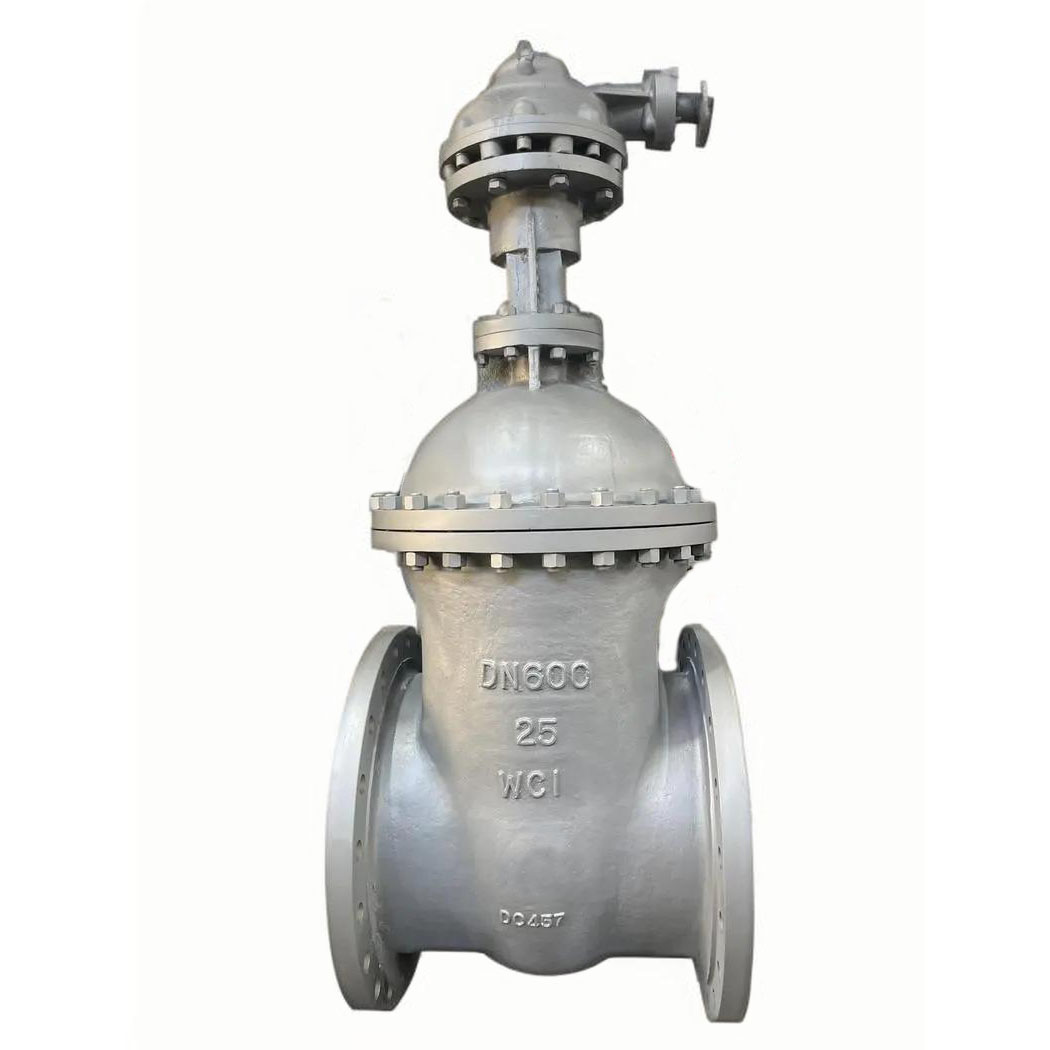

Задвижка клиновая с невыдвижным шпинделем с редуктором 30с527нж
Задвижки 30с527нж с невыдвижным шпинделем отличаются малой строительной высотой, могут монтироваться на технические, промышленные, магистральные линии, транспортирующие неагрессивные жидкие и газообразные среды с температурой от -40 до +300֯С. Назначение и область применения задвижек 30с527нж. Задвижки 30с527нж оснащаются механическим редуктором для снижения усилий оператора при управлении арматурой. Они предназначены для установки на трубопроводах большого диаметра с высокой скоростью рабочего потока.

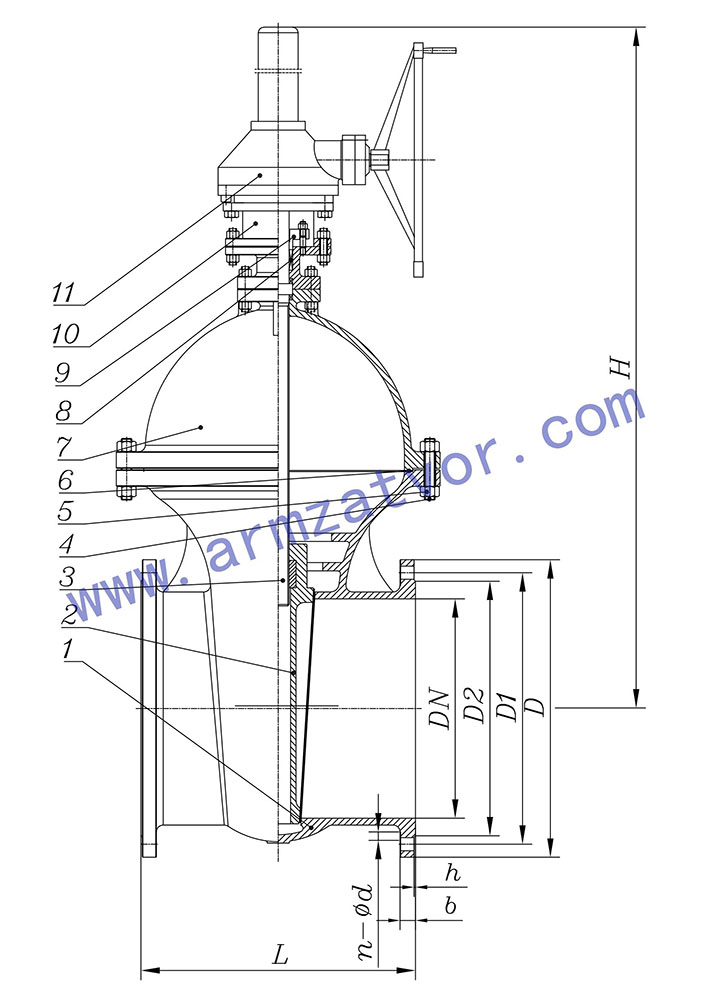

Чертеж задвижки клиновой с невыдвижным шпинделем с редуктором 30с527нж
Материалы основных деталей
| № | Наименование Детали | Материал |
| 1 | Корпус | WCB |
| 2 | Диск | WCB+2Cr13 |
| 3 | Шток | 2Cr13 |
| 4 | Шпилька | Сталь35 |
| 5 | Гайка | Сталь45 |
| 6 | Прокладка | 304+графит |
| 7 | Крышка | WCB |
| 8 | Набивка | Гибкий графит |
| 9 | Сальник | WCB |
| 10 | Упорка | WCB |
| 11 | Редуктор | Чугун |
Основные габаритные & присоединительные размеры
| Ру, МПа | Ду, мм | L | D | D1 | D2 | n-фd | H≈ |
| 1,6 | 300 | 500 | 460 | 410 | 375 | 12-ф25 | 1588 |
| 350 | 550 | 520 | 470 | 435 | 16-ф25 | 1755 | |
| 400 | 600 | 580 | 525 | 485 | 16-ф30 | 1902 | |
| 450 | 650 | 640 | 585 | 545 | 20-ф30 | 2141 | |
| 500 | 700 | 710 | 650 | 608 | 20-ф34 | 2276 | |
| 600 | 800 | 840 | 770 | 718 | 20-ф36 | 2474 | |
| 700 | 900 | 910 | 840 | 800 | 24-ф36 | 3046 | |
| 800 | 1000 | 1020 | 950 | 905 | 24-ф41 | 3250 | |
| 900 | 1100 | 1120 | 1050 | 1005 | 28-ф41 | 3509 | |
| 1000 | 1200 | 1255 | 1170 | 1110 | 28-ф42 | 3873 | |
| 1200 | 1400 | 1485 | 1390 | 1325 | 32-ф48 | 4200 |
| Ру, МПа | Ду, мм | L | D | D1 | D2 | n-фd | H≈ |
| 2,5 | 300 | 500 | 485 | 430 | 389 | 16-Ф30 | 1588 |
| 350 | 550 | 550 | 490 | 448 | 16-Ф33 | 1755 | |
| 400 | 600 | 610 | 550 | 503 | 16-Ф36 | 1902 | |
| 450 | 650 | 660 | 600 | 548 | 20-Ф36 | 2141 | |
| 500 | 700 | 730 | 660 | 609 | 20-Ф36 | 2276 | |
| 600 | 800 | 840 | 770 | 720 | 20-Ф39 | 2474 | |
| 700 | 900 | 960 | 875 | 820 | 24-Ф42 | 3046 | |
| 800 | 1000 | 1075 | 990 | 928 | 24-Ф48 | 3250 | |
| 900 | 1100 | 1185 | 1090 | 1028 | 28-Ф48 | 3509 | |
| 1000 | 1200 | 1315 | 1210 | 1140 | 28-Ф55 | 3873 | |
| 1200 | 1400 | 1525 | 1420 | 1350 | 32-Ф55 | 4200 |
*Реальные размеры могут чуть отличаться.
