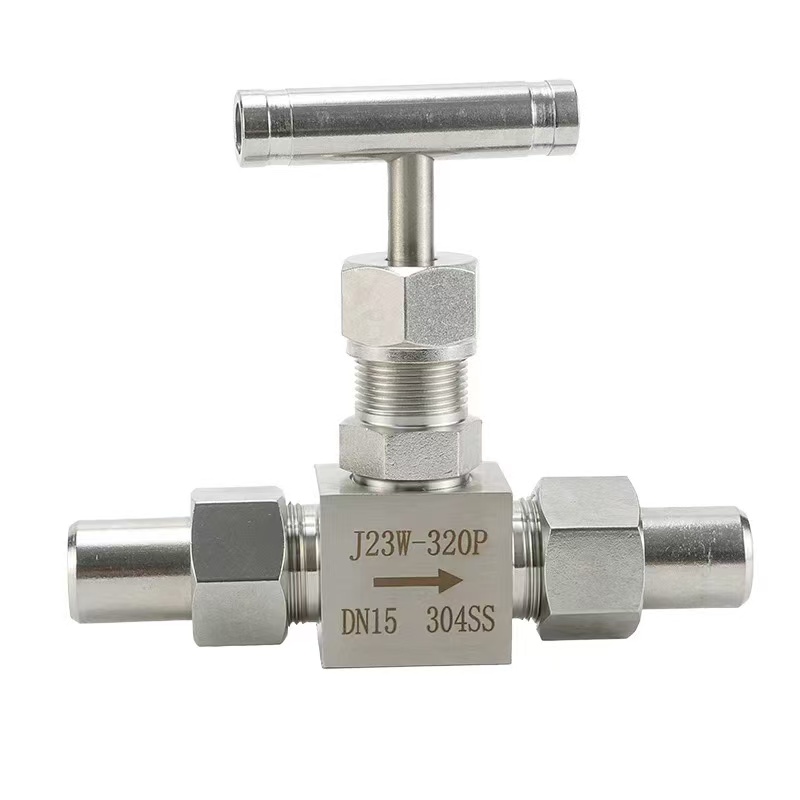

Игольчатый клапан под шаровой ниппель 15нж54бк Ру 16,0МПа
Устройство клапана 15нж54бк игольчатое, рабочая среда перекрывается с помощью специального затвора, изготовленного в виде иглы. Основной особенностью клапана является конструкция запирающего элемента, отличающаяся исключительной надежностью. Такое устройство устанавливают в системах, транспортирующих пар, воду, нефтепродукты, на линиях контроля технологических процессов.
Клапан 15нж54бк монтируется на трубопровод следующими способами: цапковым, муфтовым, штуцерно-ниппельным. Он защищен гальваническим покрытием, поэтому может устанавливаться в местах повышенной влажности, в зонах резких смен температур.
Достоинства клапана 15нж54бк:
износостойкость внутренней части и корпуса;
небольшие габариты и удобство при монтаже;
сохраняет эксплуатационные свойства даже при длительном воздействии высоких температур;
отличается высокой пропускной способностью.

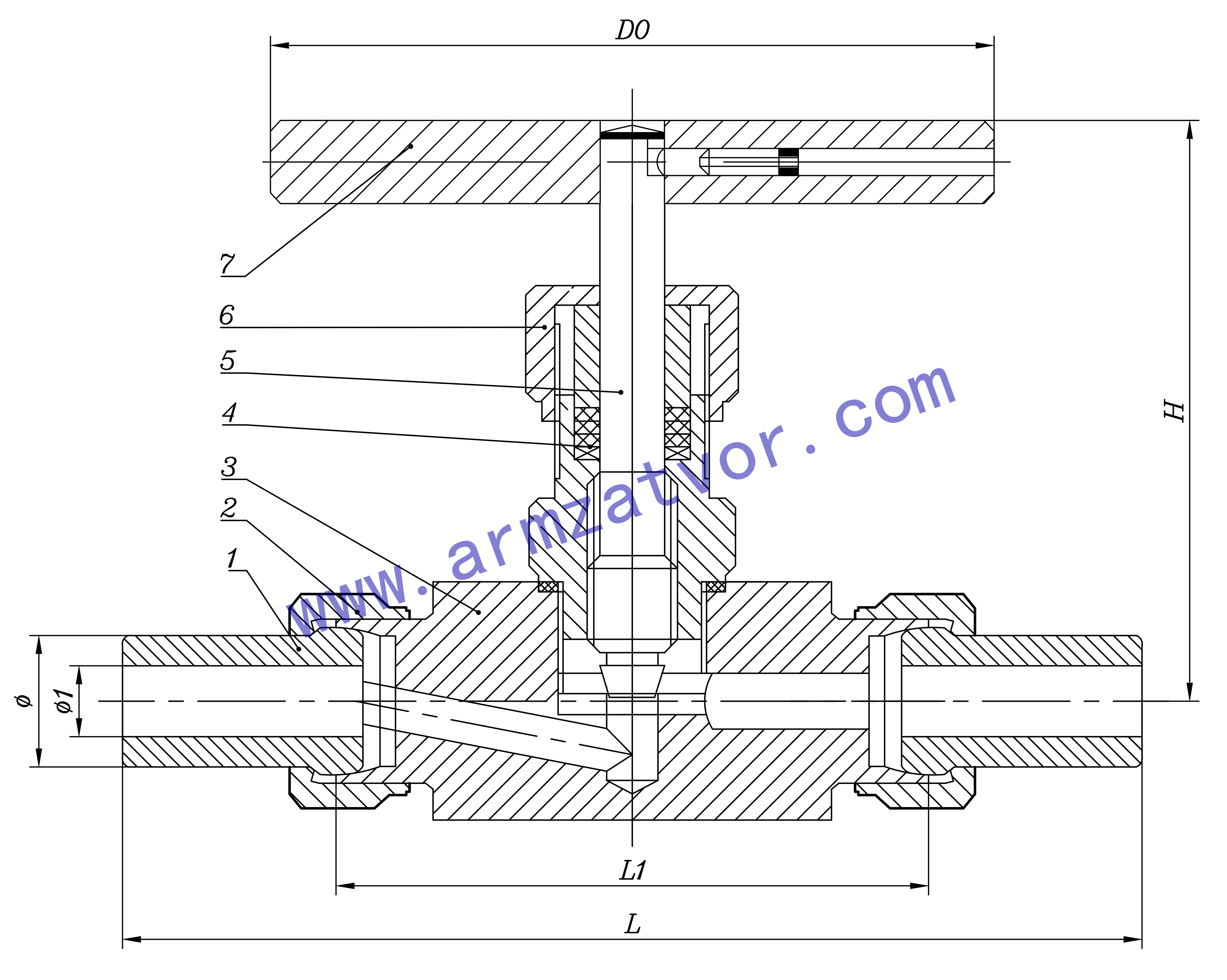

Чертеж 15нж54бк под шаровой ниппель
Материалы основных деталей
| № | Наименование Детали | Материал |
| 1 | Патрубок | A105, 304, 316L, 321 |
| 2 | Соединительная гайка | A105, 304, 316L, 321 |
| 3 | Корпус | A105, 304, 316L, 321 |
| 4 | Набивка | Графит, PTFE |
| 5 | Шток | 2Cr13, 304, 316L, 321 |
| 6 | Стопорная гайка | A105, 304, 316L, 321 |
| 7 | Маховик | Чугун |
Основные габаритные & присоединительные размеры
| Ру, МПа | Ду, мм | ф | ф1 | L1 | L |
H | D0 | Вес, кг |
| 16,0 | 15 | ф14 | ф8 | 56 | 118 |
80 | 60 | 0,5 |
*Реальные размеры могут чуть-чуть отличаться.
